DL9145 シリーズ
DL9140シリーズ
無償保証1年間正弦波出力200V対応機種有り(DL9140-502jシリーズ)バッテリ増設可能(30、60分)全機種保守バイパス標準搭載全機種キャスター付き全機種液晶ディスプレイ表示
カタログダウンロード
(421KB)
DL9145シリーズ は、省スペース・小型化を追求したミドルレンジUPSです。
保守バイパスを内蔵、キャスター付きで搬入・設置・保守等の作業が容易です。
また多様な入出力形態バックアップ時間に対応するとともに、
シャットダウンソフトウェア・オプションによりネットワーク管理も可能。
高機能・高信頼・高操作性を実現しました。
このような機器のバックアップにオススメ

大型サーバ・WS、ネットワーク機器、ラック全体、一般機器、FA、その他

ラインナップ
100V入出力
200V入力100V出力
200V入出力
200V入力100/200V出力
5、7.5、10kVA

特長
省スペース・小型化を実現
搬入・設置が容易
キャスタ付きで搬入・設置が容易です。
高効率PWMコンバータ
高力率PWMコンバータの採用により、入力電流の歪みを抑制。高調波を抑制します。
また入力力率がほぼ1.0になるため、入力電源容量を大幅に低減します。
無償保証期間1年間
1年間オンサイト無償保証(バッテリ除く、センドバック保守)
24時間対応の有償オンサイト保守サービスもございます。
保守サービス性に配慮
保守バイパス回路を内蔵、電源供給をストップさせずにメンテナンスできます。
多様な入出力電圧に対応
オプションの分電盤により、様々な入力・出力形態に対応できます。
長寿命バッテリ、長時間バックアップ対応
長寿命(5年)バッテリを全シリーズに搭載。
30分・60分バックアップ対応の拡張バッテリボックスの追加もできます。
ユーザーフレンドリーな操作パネルを装備
日本語表示のLCD採用。イベント・アラームなどの履歴表示が可能です。
各種OS対応シャットダウンソフトウェア・オプション
多機能UPS監視ソフトウェア Power-SOL UPSモニタ(無償)に対応しています。
(インターフェイスケーブルは別売です。)
また別売のPower-SOL ドメインコントローラーにより、
複数のUPSを負荷機器とともに一括監視・制御できます。
また Power-SOL Agent Card を搭載すると、
ソフトをインストールしていないサーバもシャットダウン・制御することができます。
UPSS−基本サービス 付きです。
NEMA規格・IEC規格など各種コネクタ対応
各種出力コネクタ分岐ボックスを取付可能です。
代表的なコネクタ一覧(160KB)

工場出荷オプションで、出力パネルを取り付ける事も出来ます。
詳しくはカタログをご参照下さい。

ラックタイプトランスラックタイプ分電盤 と組み合わせる事も出来ます。
詳しくはお問い合わせ下さい
UPSS−Oサービス対応
接続調整・ソフトインストール作業を承ります。お問い合わせ下さい

仕  様
シリーズ名 DL9140シリーズ
型名 DL9145-502jL11B DL9145-752jL11B DL9145-103jL11B
【寸法・質量】
W×H×D mm 250×750×700 360×1000×700
質量 140kg 215kg 255kg
【方式】
出力容量 5kVA/4kW 7.5kVA/6kW 10kVA/8kW
入力力率 0.95以上 (定格入出力時)
給電方式 常時インバータ給電方式(オンライントポロジー)
冷却方式 強制空冷
停電←→復電切替時間 商用同期無瞬断
バイパス←→インバータ
切替時間
入出力同期時:無瞬断
非同期時:最大 7ms
【交流入力】
入力相数・電圧・変動範囲 単相2線 端子台 100V ±15%以内(検出精度:±2V)
最大入力電流 5.2kVA 8kVA 10.5kVA
入力分電盤ブレーカー(例) 100V75A 100V125A 100V150A
入出力主電源
電線径・端子サイズ(例)
14mm2、
M6サイズ
22mm2、
M8サイズ
38mm2、
M8サイズ
周波数・変動範囲 47.5〜52.5Hz(50Hz時)57〜62Hz(60Hz時) 検出精度:±0.2Hz
【交流出力】
定格相数・電圧・精度 単相2線 端子台 100V(100V〜105Vに調整可能)±2%以内
電圧波形・歪率 正弦波・5%以下
周波数・変動範囲 同期時:入力周波数 非同期時:動作周波数±0.2%以内
過負荷耐量 101120%:1分、121〜:瞬時
過電流耐量 定格出力時電流値の1000%:1サイクル
過度電圧変動・製定時間 ±5%以内、50ms 以下
負荷力率 0.8 (遅れ 0.7〜1.0)
【バッテリ】
種類(小型制御弁式鉛蓄電池) 5Ah 12V×30個 7Ah 12V×30個 12Ah 12V×30個
充電時間 8時間
期待寿命 5年(周囲温度25℃、初期値)
停電補償時間 10分(定格負荷、周囲温度25℃、初期値)
【その他】
外部出力信号【信号内容】 M3 端子台
入力:【リモートON/OFFスイッチ、発電機入力】
出力:【停電、ローバッテリー、アラーム、
インバータ給電、バイパス給電】
拡張ボードスロット X-Slot(標準でシリアル通信ポート)1口 ホットスワップ可能
ソフトウェア Power-SOL UPSモニタ、通信ケーブル標準添付
発生ノイズ VCCI クラスA 準拠
使用環境(温度・湿度) 0〜40℃、30〜90%(結露しないこと)
環境耐量 耐ACノイズ:2kV以上 耐雷サージ:20kV以上(1.2×50μ秒)
耐静電ノイズ:10kV以上(R=330Ω、C=150pF)
騒音 50dB以下(前方1m)
発生熱量(kJ/h) 2,560以下 3,810以下 5,070以下
騒音 約 50dB以下

サイズ・質量は本体部のみの数値です。オプションで分電盤、追加バッテリ盤を付けることが可能です。

バックアップ時間

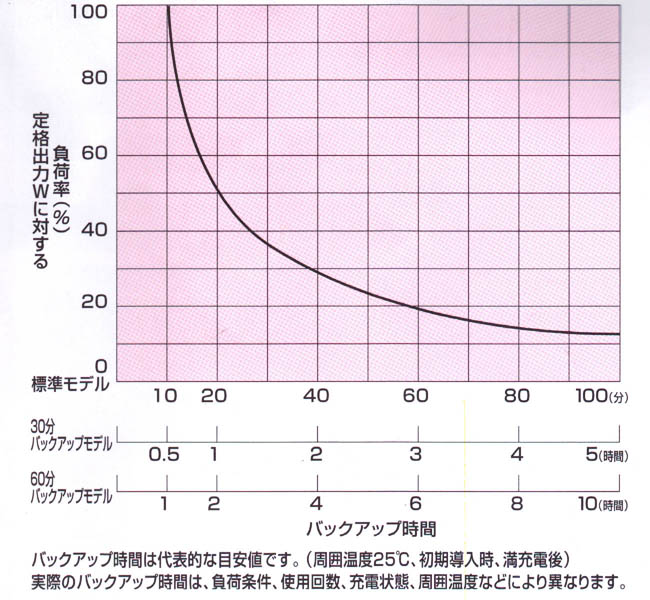

バックアップ時間グラフ

バックアップ拡張仕様

30分バックアップタイプ
容量 5kVA 7.5kVA 10kVA 備考
構成 本体+バッテリボックス(1面) 本体は内蔵バッテリ無し
追加バッテリ
寸法(W×H×D)
400×750×690mm 450×1000×690mm 400×1000×690mm
合計質量 85kg+200kg 135kg+320kg 135kg+380kg 本体+バッテリボックス
60分バックアップタイプ
容量 5kVA 7.5kVA 10kVA 備考
構成 本体+バッテリボックス(1面) 本体+バッテリボックス(2面) 本体は内蔵バッテリ無し
追加バッテリ
寸法(W×H×D)
400×1000×690mm 450×1000×690mm 450×1000×690mm×2
合計質量 85kg+380kg 135kg+420kg 135kg+340kg+370kg 本体+バッテリボックス

トランスボックスオプション

各モデルについてトランスボックスオプションを追加することで、下記入出力電圧に対応します。
容量 5kVA 7.5kVA 10kVA
追加分寸法
(W×H×D)
200×750×690mm 250×1000×690mm
入出力電圧 追加質量
入力:単相2線200V
出力:単相2線100V (15モデル)
70kg 90kg 100kg
入力:単相2線200V
出力:単相2線200V
100kg 135kg 165kg
入力:単相2線200V
出力:単相3線200/100V (85モデル)
115kg 150kg 180kg
