4形態・高性能・多機能
DL9127 シリーズ

クラス最小! 3kVAで2Uサイズ
DL9127-3000JL-11BDL9127-3000JL-RMSDL9127-3000JL-11A

無償保証1年間全シリーズUL規格取得正弦波出力全機種110・120V対応DL9127-1000JHLが200V対応ですセグメント/遅延機能搭載バッテリ増設可能(30、60分)保守バイパスユニット別売全機種キャスター付き独自OSに対応
DL9127-1000JHL
カタログ
ダウンロード
(598KB)

DL9127 は、縦置きタイプ・ラックマウント(薄型の2U・ショートタイプの4U)可能、
セグメント機能制御や 入出力電圧調整などの多機能、
 高信頼性・低価格を実現した汎用小型UPSです。
3kVAクラスで最薄のサイズを実現。高密度のバックアップが可能です。
このような機器のバックアップにオススメ
DL9127-1000JHL
PC、サーバ、WS、ネットワーク機器、 モニタ、一般機器、
FA、組込装置、ATM、ディスクシステム、その他

DL9127-3000JL
PC、サーバ、WS、ネットワーク機器、ラックマウントサーバ、
モニタ、一般機器、FA、ディスクシステム、その他

ラインナップ
100Vタイプ 3kVA 据置:5分/10分タイプ、
    ラックマウント:ショート/ロングタイプ
200Vタイプ 据置 1kVA

特長
ラックマウント・フロアマウント両タイプをラインナップ
3kVAタイプは、ラックマウントとキャスター付きのフロアマウントを
それぞれラインナップしています。
フロアマウントタイプは省スペースの5分タイプ(DL9127-3000JL-11A)筐体と、
10分バックアップ(DL9127-3000JL-11B)もしくは5分バックアップ+
保守バイパスユニットを内蔵可能な(DL9127-3000JL-11A-MB)筐体が あり、
ご希望の仕様に合わせて機種選定いただけます。
薄型/ショートタイプのラックマウント2機種
ラックマウントタイプUPSは薄型の2Uサイズ(DL9127-3000JL-RML)と 、
奥行き484mmと短いラックにも適用可能な4Uサイズ(DL9127-3000JL-RMS)の
2タイプを用意。設置環境に合わせて機種選定いただけます。
ラックマウント位置を3段階調節可能
DL9127-3000JL-RMLDL9127-3000JL-RMSは
ラックマウント金具(フランジ)の位置を3段階調節可能。
最大50mm位置を変更することが出来ます。
高効率常時インバータ給電方式
オンライン方式で安定した電源を供給、自動バイパス機能装備で高信頼です。
またパワーシェア機能により、85%以上の高効率も実現しました。
無償保証期間1年間
1年間センドバック無償保証(バッテリ除く、センドバック保守)
平日/ 24時間対応の有償オンサイト保守サービスもございます。
入出力電圧調整機能
フロントパネルから入出力電圧を100,110,120V(DL9127-3000JL)、
200,220,230V(DL9127-1000JHL)に調整できます。

出力セグメント機構搭載
2系統の出力コンセントを、それぞれ別のUPSのように制御できます。
リモートから任意の負荷機器だけをオン・オフ制御することが可能です。
オン・オフに時間差を付けて、ストレージとサーバの同時バックアップにも活用できます。
ホットスワップメンテナンス
電源を落とさずにバッテリの交換が可能。 ダウンタイム無しにメンテナンスができます。
また、DL9127-3000JLシリーズは保守バイパスユニットを併用することにより、
本体の無停止交換に対応しました。
NEMA規格 ・IEC規格など各種コネクタ対応
3kVAタイプは端子台に各種出力コネクタ分岐ボックスを取付可能です。
代表的なコネクタ一覧(160KB)


また、DL9127-3000JL-RMLは電源プラグ抜け止め金具(オプション)
併用することが可能です。


ラックタイプトランスラックタイプ分電盤 と組み合わせる事も出来ます。
詳しくはお問い合わせ下さい
長寿命・急速充電バッテリ
長寿命(5年)バッテリを全シリーズに搭載。
急速充電・フロート充電・充電休止の3ステージ充電制御で
バッテリ寿命・能力を最大限引き出します。
増設バッテリ・長時間バックアップ対応
EBM(増設バッテリユニット)
を追加することにより、
最大で満負荷時40分までバックアップ可能です。
インテリジェント診断機能
セルフテスト、テストコマンドによる自己診断機能、
充電休止時にはバッテリ状態監視機能があります。
各種OS対応シャットダウンソフトウェア・オプション
多機能UPS監視ソフトウェア Power-SOL UPSモニタ(無償)に対応しています。
また別売のPower-SOL ドメインコントローラーにより、
複数のUPSを負荷機器とともに一括監視・制御できます。
また Power-SOL Agent Card を搭載すると、
ソフトをインストールしていないサーバもシャットダウン・制御することができます。
UPSS−基本サービス 付きです。
UPSS−Oサービス対応
接続調整・ソフトインストール作業を承ります。お問い合わせ下さい

仕様

仕  様
型名 DL9127-3000JL-RML DL9127-3000JL-RMS DL9127-3000JL-11A DL9127-3000JL-11B DL9127-1000JHL
【寸法・質量】
W×H×D mm
※突起物・フランジ等除く
432×87×770 2U 432×174×484 4U 200×556×504 290×556×504 150×(250+13)×410
※13mmはゴム足
質量 46kg 47kg 60kg 95kg 22kg
対応ラックレール UPSS-RM023(ラックによって対応不可の場合があります)
【方式】
出力容量 3000VA/2400W 1000VA/750W
力率調整 97%以上 (定格入出力時) 94%以上 (定格入出力時)
給電方式 常時インバータ方式
冷却方式 強制空冷
停電←→復電切替時間 無瞬断
バイパス←→インバータ
切替時間
無瞬断(同期時)、禁止(非同期時、オートリターン機能付き)
【交流入力】
入力プラグ形状 単相2線端子台(M5) 単相2線
IEC60320-C14
IEC60320-C14
最大入力電流 40A以下 6.5A以下
電圧・変動範囲 約85〜132V 160V〜264V
周波数・変動範囲 45Hz〜65Hz、商用同期範囲:50/60Hz±3Hz
【交流出力】
出力コンセント セグメント1:NEMA 5-15R×1(ブレーカ15A)
セグメント2:端子台/単相2線アース付き(30A)、NEMA 5-15R×1(ブレーカ15A)
IEC60320-C13 ×4ヶ
(セグメント2系統)
IEC60320-C13
定格電圧・精度 100、110、120V±3%以内 (定格電圧をフロントパネルで選択可能) 200、220、230V±3%以内
(定格電圧をフロントパネルで選択可能)
電圧波形・歪率 正弦波・5%以下 (線形負荷、入出力電圧100V時)
周波数・変動範囲 同期時:入力周波数 非同期時及びバッテリ運転時:動作周波数±0.1Hz以内
過負荷耐量 101110%:2分、111150%:30秒以上、
151%〜:0.03秒以上
101110%:2分、111150%:30秒、
151%〜:300m秒まで
効率 85%以上 (定格容量出力、満充電時)
【バッテリ】
種類 長寿命小型シール鉛蓄電池 7Ah相当
12VDC×8個直列(組電池電圧:96V)48セル
長寿命小型シール鉛蓄電池 7Ah相当
12VDC×4個直列(組電池電圧:48V)
停電補償時間
(定格出力、25℃、初期)
5分 10分以上 8分以上
増設バッテリモジュール(EBM)追加時のバックアップ時間はこちら
充電時間 6時間以内(上記バックアップ時間を確保するまで) 12時間 3時間以内(上記バックアップ時間 を確保するまで)
交換用バッテリ型名 9127RBM-3000L1 9127RBM-3000S 9127RBM-3000S2 9127RBM-1000
【その他】
外部出力信号 D-sub 9ピン シリアル通信コネクタ
遠隔操作用インターフェース リモートON/OFF、REPO共用
拡張ボードスロット X-Slot(標準でシリアル通信ポート)1口 ホットスワップ可能
ソフトウェア Power-SOL対応 通信ケーブル標準添付
安全規格 VCCI クラスA適合レベル、UL1778準拠
使用環境(温度・湿度) 0〜40℃、10〜90%(結露しないこと)
環境耐量 耐ACノイズ:2kV以上    (IEC61000-4-4 level 3)
耐雷サージ:10kV以上  (IEC61000-4-5 level 3)
耐静電ノイズ:15kV以上 (IEC61000-4-2 level 3)
騒音 55dB以下 45dB以下

バックアップ時間は負荷機器の容量によって異なります。

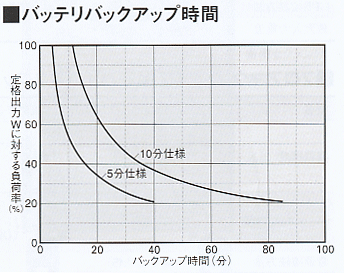

バックアップ時間表 DL3127-3000JLシリーズ・バッテリバックアップ時間表

条件:新品で満充電、周囲温度25℃の場合。

5分仕様
 DL9127-3000JL-RML
 DL9127-3000JL-RMS
 DL9127-3000JL-11A

10分仕様
 DL9127-3000JL-11B

増設バッテリモジュール(EBM)仕様
型名 DL9127-96EBML-RML DL9127-96EBML-RMS DL9127-96EBCL-02 DL9127-48EBCL
対応機種 DL9127-3000JL-RML DL9127-3000JL-RMS DL9127-3000JL-11A
DL9127-3000JL-11B
DL9127-1000JHL
W×H×D mm 432×87×770 2U 432×87×484 2U 200×556×504 150×(250+13)×410
※13mmはゴム足
質量 65kg 31kg 75kg 18kg
対応ラックレール UPSS-RM023(ラックによって対応不可の場合があります)
装置公称入出力電圧 96V 48V
バックアップ時間:1台増設時
(入出力定格時、25℃、
バッテリ初期特性時)
約20分 約10分 本体装置11A時:約20分
本体装置11B時:約30分
約28分
EBC1台接続時
接続方法 コネクタ付きケーブル(2台目以降デイジーチェーン)
最大接続台数 2台まで 4台まで 本体装置11A時:2台まで
本体装置11B時:1台まで
4台まで
バッテリの種類 長寿命小型シール鉛蓄電池
充電時間
(満充電の90%まで/1EBMあたり)
12時間以内 30時間以内 本体装置11A時:約24時間
本体装置11B時:約36時間
約12時間以内
内蔵バッテリ+EBC1台分
搭載バッテリ容量・個数 7Ah相当、12V×16個
(8個直列×2並列)
7Ah相当、12V×8個直列 7Ah相当、12V×16個
(8個直列×2並列)
7Ah相当、12V×4個直列
交換用バッテリ型名 9127RBM-3000L2 9127RBM-3000S 9127RBM-3000S2 9127RBM-1000
期待寿命 5年(25℃環境下、初期値)
バックアップ
時間
10分 EBM 1台 EBM 1台
20分 EBM 1台 EBM 2台 本体装置11A+EBM 1台
30分 EBM 3台 本体装置11B+EBM 1台 EBM 2台
40分 EBM 2台 EBM 4台 本体装置11A+EBM 2台

その他オプション

保守バイパスユニット(オプション)・仕様
保守バイパスユニットを使用することにより、UPSに異常があった際にもUPS負荷装置を停止することなく装置を交換可能です。

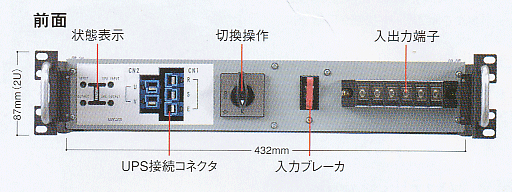

型名 MB-302M11 MB-302M11 外観

MB-302M11・前面図
定格出力容量 3000VA
定格電圧 100V/200V
動作周波数 50/60Hz
電源接続方法 端子台(M5)
相数・線数 単相2線アース付き
UPS接続方法 コネクタ付きケーブル
最大入力電流 40A
W×H×D mm 432×87×464 2U
質量 約4.5kg
対応ラックレール UPSS-RM023(ラックによって対応不可の場合があります)

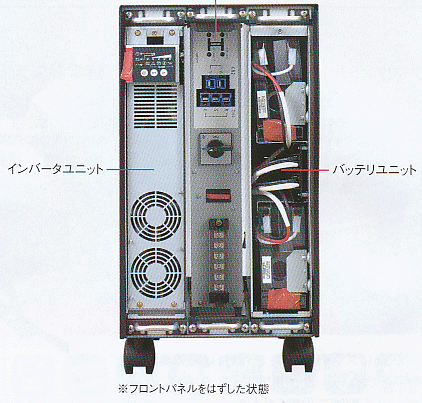

フロアマウントタイプ実装例
(型名:DL9127-3000JL-11A-MB)

保守バイパスユニット(MB-302M11)

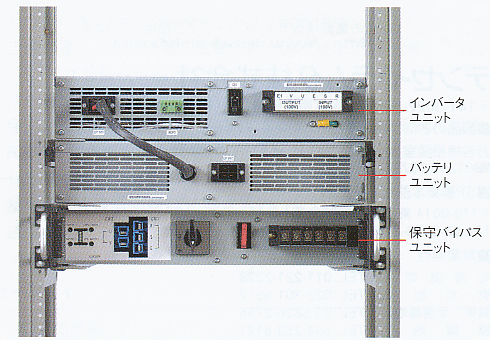

ラックマウントタイプ実装例
(型名:DL9127-3000JL-RMS,MB-302M11)

保守バイパスユニット内蔵型フロアマウントタイプ・仕様

型名 DL-9127-3000JL-11A-MB DL-9127-3000JL-11Z-MB
+DL9127-96EBCL-02
機器構成 インバータユニット+バッテリユニット
+保守バイパスユニット
インバータユニット+保守バイパスユニット
+DL9127-96EBCL-02
バックアップ時間 5分 10分(DL9127-96EBCL-02接続時)
電源接続方法 端子台(M5)
W×H×D mm 290×556×504 200×556×504+200×556×504
質量 70kg 35kg+75kg



電源プラグ抜け止め金具(オプション)

電源プラグ抜け止め金具 UPSリアパネルのプラグをケーブルタイで固定する
抜け止め金具です。

型名:PLUG-STOP9127L、PLUG-STOP9126
(DL9127-3000JL-RML、DL9126に対応)

ケーブルタイが附属しています。

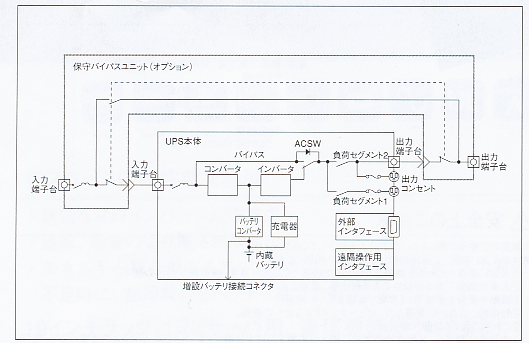

系統図
DL9127系統図

フランジの取り付け位置を3段階に調整可能(最大変更寸法:50mm)
フランジ位置変更寸法

モデル 変更位置@ 変更位置A 変更位置B
前面までの寸法 裏面までの寸法 前面までの寸法 裏面までの寸法 前面までの寸法 裏面までの寸法
DL9127-3000JL-RML 22mm 748mm 47mm 723mm 72mm 698mm
DL9127-3000JL-RMS 462mm 437mm 412mm
