軽量・コンパクト・コストパフォーマンス抜群

SuperProシリーズ

Super Pro SeriesTriple Role Play(一台三役)で、幅広い用途に対応!
コンパクト&高効率
独自OSシャットダウン対応・ソフト不要で自律運転可能
あらゆる要求に対応する高機能UPS
イージーメンテナンス&イージーインストール
OSに依存しないシャットダウンが可能
100Vタイプ(600/1000/1500/3000VA)、
200Vタイプ(3000/6000VA)ラインナップ
高・低温対応タイプラインナップ

Triple Role Play(一台三役)で、幅広い用途に対応!

状況に合わせて、自動モード切替。エコモード方式で省エネ。
電源環境の変化を常に監視し、環境にあった運転モードに自動で切替えます。常時インバータの高い信頼性と、常時商用方式の省エネ性能を兼ね備えた、今までにないエコモード方式を採用しました。電源環境の変化を常に監視し、電圧変動の少ない環境ではインバータを停止させ、常時商用運転に自動的に切り替えます。
入力電圧が規定値の範囲を外れた場合は自動でインバータを作動させ、給電品質優先モード(インバータ運転)に切り替えます。

エコモード※エコモードは始動前に前面のDipスイッチにより選択する必要があります。
※エコモード方式では交流入力電圧が、定格電圧+15%をはずれると無瞬断で給電品質優先モード(インバータ運転)に切り替り、入力電圧変動範囲外に急変した場合は、無瞬断でバッテリ運転に切り替ります。(30SP・30SPX・60SP)
※エコモード方式では交流入力電圧が、定格電圧±10%をはずれると無瞬断で給電品質優先モード(インバータ運転)に切り替り、入力電圧変動範囲外に急変した場合は、10ms以内にバッテリ運転に切り替ります。(06SP・10SP・15SP)


エコモード

年間CO2排出量比較(700W出力時)
年間CO2排出量
24時間、365日稼動、CO2排出係数:0.378㎏CO2/kwh
(出典:平成15年7月環境省「事業者からの温室効果ガス排出量算定方法ガイドライン」)

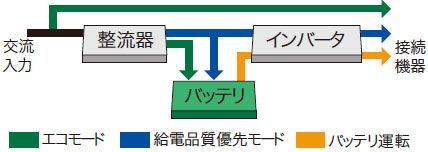

インバータをバイパスするエコモード
インバーターをバイパスするエコモード

コンパクト&高効率

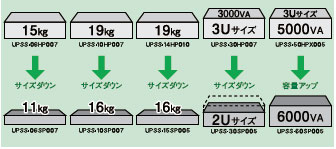

薄型軽量ボディに高機能を凝縮
フルデジタル制御方式を進化させ、部品点数を大幅に削減し、従来ハードウエアで行っていた機能をソフトウエアで実現。
信頼性の向上と高機能、小型化を実現しました。
設置スペースを有効に活用することができるようになりました。
  UPSS-06SP007
UPSS-10SP007
UPSS-15SP005 UPSS-30SP005
UPSS-30SPX005
UPSS-60SP005
給電品質優先モード
(インバータモード)
90%以上 90%以上 91%以上 92%以上
エコモード 97%以上 96%以上 98%以上 98.5%以上

コンパクト・高性能

独自OSシャットダウン対応・ソフト不要で自律運転可能

Super Proシリーズ対応オプション・Advanced NW ボードIIは従来電源管理ソフトウェアをインストールした
サーバからしか行えなかった高度な制御・表示など多彩なインテリジェント機能を、UPS側に持たせるオプションです。

Super Proシリーズ用オプション・Advanced NW ボードIIボード内にtelnet、SSHコマンドを記憶させ、停電時に自動発行出来るので、ソフトの対応していない/インストールできない独自OSサーバのシャットダウンなど 、今まで困難だった電源ソリューションに
対応できます。
Advanced NW ボードIIの監視・制御・設定は特別なソフトウェア不要。
WebブラウザからGUIベースで行えます。FTP・SOCKET・telnetでのアクセスも可能です。

シリアル・USB・ネットワーク接続のソフトウェアでローコストに電源管理


Super Proシリーズ対応オプション、RS232C/SIGNALボードを

接続することで、シリアル接続、接点接続の
各種電源管理ソフトウェアをご使用いただけます。
USB/SIGNALボードを接続することでUSB接続も可能です。

監視ソフトウェアRS232C/SIGNALボード



あらゆる要求に対応する高機能UPS


バッテリ寿命劣化を防止する、広い入力電圧範囲
入力電圧変動範囲が広いことで、バッテリ運転に切り替わる確率が減り、バッテリ寿命の劣化を防ぎます。
期待寿命5年のバッテリを搭載しているので長期間使用できます。
また、「バッテリ寿命診断機能」により、バッテリ交換時期をお知らせします。

イージーメンテナンス&イージーインストール

優れたメンテナンス性
メンテナンスバイパスユニットを搭載することにより、給電しながら電源ユニットの交換が可能です。(30SP、60SPのみ)
バッテリユニットホットスワップ化により、保守・交換作業のコストが低減します。(全タイプ)

OSに依存しないシャットダウンが可能

Advanced NW ボードII 搭載タイプ(型式末尾:N3)の場合、
telnet、SSHコマンドをボード内に登録し、64台までのサーバーをシャットダウン出来ます。
Windows2000以上、UNIX・Linux系はもちろん、telnet、SSH機能のあるOSであれば、
独自OSやサポートされていないOS、ソフトインストール不可のアプライアンスサーバも管理可能です。
ソフトをインストールする必要がないため、サーバに負荷をかけません。
スクリプトはテスト実行する事が可能。テスト実行時はログイン手続きのモニタリングが出来るため、
スクリプト記述ミスも即確認・訂正可能です。
また登録した機器のping監視を行い、停止確認後の電源断ができます。
さらに高度な処理・仮想化環境への対応は、UPSS-SDB3-Vとの連携で実現します。

電源管理ソフトウェア(Felisafe-LK)

ネットワーク通信で、Windows系コンピュータのシャットダウンが可能です。
○自動シャットダウン ○イベント設定 ○イベント記録 ○イベントメッセージの送信 ○英語OSに対応

各部の名称

UPSS-06SP007 UPSS-30SP005
UPSS-10SP007UPSS-60SP005


連携(冗長管理)機能

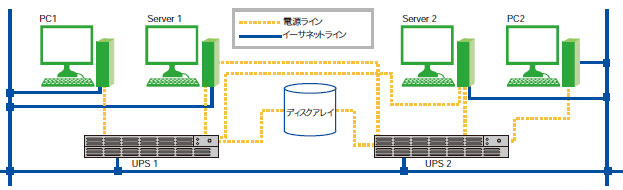

冗長化電源・連携対応
Advanced NW ボードII同士を相互監視通信をする事により、UPS2台が両方停電したときのみ
サーバをシャットダウンさせる事ができます。

冗長化電源・連携対応

豊富な入出力バリエーション

電源管理の総合ソリューションプロバイダ・UPSソリューションズだから、
NEMA・IECなど、さまざまな入力プラグ・出力コネクタに対応可能。
オプションコネクタ・タップを多数取り揃えております。


高・低温対応タイプラインナップ

750VA・1500VAに-10℃~55℃対応の高・低温タイプ(SPFシリーズ)がリリースされました。
空調がない/冷蔵倉庫内などの厳しい環境下でもご使用いただけます。
バッテリも8年寿命タイプを搭載し、メンテナンス負担を大幅に軽減します。
※高温環境下ではバッテリ寿命が短くなりますのでご注意ください。
詳細は寿命一覧表[詳細はこちらをクリック]をご参照下さい。


姉妹品・縦置き専用タイプ
UPSS-STシリーズ・サイズ一覧表 →詳細はこちらのページへ

容量
(VA / W)
型名 停電保持時間
(定格、25℃、
初期値)
注1
サイズ(W×H×D)
フット及び
キャスタを除く
質量
(kg)
横置
600/480 UPSS-06ST012 12分 130× 220 ×345㎜ 12.5 ×
1000/800 UPSS-10ST010 10分 130× 220 ×405㎜ 16.5 ×
1500/1050 UPSS-15ST007 7分 130× 220 ×435㎜ 17 ×
3000/2500 UPSS-30ST005 5分 190× 540 ×480㎜ 40 ×
UPSS-30ST010 10分 58

高・低温対応 UPSS-STFシリーズ・サイズ一覧表

750/500 UPSS-075STF006 6分 130× 220 ×345㎜ 12.5 ×
1000/800 UPSS-10STF007 7分 130× 220 ×405㎜ 16.5 ×
注1:定格負荷バックアップ時の数値です。バックアップ時間は負荷率によって異なります。
負荷率によるバックアップ時間の目安は下記のホームページをご参照ください。

http://www.ups-sol.com/bkup.html

UPSS-STシリーズ
UPSS-STシリーズ

SuperProシリーズ・仕様

項目 標準仕様

標準タイプ型名

UPSS-06SP007

UPSS-10SP007

UPSS-15SP005

UPSS-30SP005

UPSS-30SPX005

UPSS-60SP005
標準タイプ-
増設バッテリセット型名
- UPSS-10SP030
UPSS-10SP060
UPSS-10SP090
UPSS-15SP018
UPSS-15SP037
UPSS-30SP020
UPSS-30SP040
UPSS-30SPX020
UPSS-30SPX040
UPSS-60SP020

UPSS-60SP040

RS232C/SIGNALボード付
タイプ型名

UPSS-06SP007S

UPSS-10SP007S

UPSS-15SP005S

UPSS-30SP005S

UPSS-30SPX005S

UPSS-60SP005S
RS232C/SIGNALボード付
増設バッテリセット型名
- UPSS-10SP030S
UPSS-10SP060S
UPSS-10SP090S
UPSS-15SP018S
UPSS-15SP037S
UPSS-30SP020S

UPSS-30SP040S

UPSS-30SPX020S

UPSS-30SPX040S

UPSS-60SP020S
UPSS-60SP040S
Advanced NW ボードII
タイプ型名

UPSS-06SP007N3

UPSS-10SP007N3

UPSS-15SP005N3

UPSS-30SP005N3

UPSS-30SPX005N3

UPSS-60SP005N3
Advanced NW ボードII
増設バッテリセット型名
- UPSS-10SP030N3
UPSS-10SP060N3
UPSS-10SP090N3
UPSS-15SP018N3
UPSS-15SP037N3
UPSS-30SP020N3
UPSS-30SP040N3
UPSS-30SPX020N3
UPSS-30SPX040N3
UPSS-60SP020N3
UPSS-60SP040N3
出力容量
(皮相電力/有効電力)
600VA/480W 1000VA/800W 1500VA/1050W 注1 3000VA/2500W 6000VA/5000W

運転方式 エコモード搭載、常時インバータ給電、正弦波出力
入力整流方式 高力率コンバータ
冷却方式 自然空冷(待機時、エコモード運転時)、強制空冷(インバータ運転時、内部温度上昇時)



相数・線数、
周波数
単相2線アース付、35~75Hz 、1Hz /sec.以下 注2
定格電圧(VAC) 注11 100 110 115 120 100 110 115 120 100 110 115 120 100 110 115 120 200 220 230 240 200 220 230 240
プラグ形状 2極平行アース付きプラグ(NEMA5-15P) NEMAL5-30P、端子台 注3 NEMAL6-20P、
端子台 注3
NEMAL6-30P、
端子台 注3
電圧範囲
(定格電圧に対し)
起動時 -15%~146VAC
-15%~146VAC -15%~276VAC (定格電圧200VAC時)
-15%~268VAC
(その他定格電圧時)
-15%~292VAC
通常時 -22%(100%負荷時)~146VAC -22%(100%負荷時)
~146VAC
-22%(100%負荷時)~276VAC (定格電圧200VAC時)
-22%~268VAC
(その他定格電圧時)
-22%~292VAC 注4
入力低下判定電圧
(交流入力時のみ)
定格電圧*0.48+{定格電圧*0.6*(負荷率%-50%)/100}VAC(但し、AC運転中のみ)
(但し、負荷率50%以下は定格電圧*0.48)
定格電流 注6 5.55A 5.05A 4.80A 4.60A 9.0A 8.2A 7.8A 7.5A 12.0A 10.9A 10.4A 10.0A 27.0A 24.5A 23.5A 22.5A 14.5A 13.2A 12.6A 12.1A 27.0A 24.5A 23.5A 22.5A
最大電流 注12 7.5A 6.82A 6.52A 6.25A 12.5A 11.4A 10.9A 10.4A 18.7A 17.0A 16.3A 15.6A 37.2A 33.8A 32.3A 31.0A 18.9A 17.2A 16.4A 15.8A 37.2A 33.8A 32.3A 31.0A
効率 97%以上(エコモード時)(15SPは96%以上)、90%以上(インバータ運転時) 98%以上(エコモード時)、91%以上(インバータ運転時) 98.5%以上(エコモード時)、92%以上(インバータ運転時) 98.5%以上(エコモード時)、92%以上(インバータ運転時)



相数・線数、波形、電圧精度 単相2線アース付、定格電圧 ±2%以内(0~100%抵抗およびノンリニア負荷)
コネクタ形状 注3 抜け防止コンセント(2PEロック付)×4個 端子台、抜け防止コンセント
(2PEロック付)×2個
端子台 端子台、
NEMA L6-30R×2個
周波数精度 50/60 ±0.5%以内(クリスタル同期時)
電流(ノンリニア負荷時) 6.0A 5.45A 5.22A 5.0A 10.0A 9.1A 8.7A 8.3A 15.0A 13.6A 13.0A 12.5A 30.0A 27.3A 26.1A 25.0A 15.0A 13.6A 13.0A 12.5A 30.0A 27.3A 26.1A 25.0A
電流(抵抗負荷時) 4.8A 4.36A 4.17A 4.0A 8.0A 7.3A 7.0A 6.7A 10.5A 9.55A 9.13A 8.75A 25.0A 22.7A 21.8A 20.8A 10.5A 11.4A 10.9A 10.4A 25.0A 22.7A 21.8A 20.8A
ピーク電流(ノンリニア負荷時) 注13 15.0A 13.6A 13.1A 12.5A 25.0A 22.8A 21.8A 20.8A 37.5A 34.0A 32.5A 31.2A 75.0A 68.2A 65.2A 62.5A 37.5A 34.0A 32.5A 31.3A 75.0A 68.2A 65.2A 62.5A
電圧波形歪率 3%以下(0~100%抵抗負荷)、6%以下(0~100%ノンリニア負荷時) (15SPは6.2%以下) 5%以下(0~100%抵抗負荷)、6%以下(0~100%ノンリニア負荷時) 3%以下(0~100%抵抗負荷)
5%以下(0~100%ノンリニア負荷時)
定格負荷力率 0.8 0.7 0.83
過渡電圧変動・
静定時間 注5
6%rms以下 9%rms以下 6%rms以下
過負荷耐量・
過電流対策
110%(1分、インバータ運転時)、800%(2サイクル、バイパス時)
ノイズ規格、安全規格、環境対応
VCCI Class A、RoHS指令適合
運転騒音
(装置正面1m、A特性)
54dB 53dB 60dB 55dB、
エコモード時38dB
64dB、
エコモード時60dB
66.5dB、
エコモード時41dB





種類 長寿命(5年) 注6 小型シール鉛畜電池
停電保持時間
(標準タイプ)
7分以上
(負荷力率0.7時、満充電、初期値、周囲温度20℃)
5分以上
(負荷力率0.7時[15SPは0.6時]、満充電、初期値、周囲温度20℃)
停電保持時間
(増設タイプ) 注7
- (030):約30分
(060):約60分
(090):約90分
(018):約18分
(037):約37分
(020):約20分
(040):約40分
交換用バッテリ
型名
UPSS-06SP007-B UPSS-10SP007-B (標準)
UPSS-10SP030-B (30分)
UPSS-10SP060-B (60分)
UPSS-10SP090-B (90分)
UPSS-15SP005-B (標準)
UPSS-10SP018-B (18分)
UPSS-10SP037-B (37分)
UPSS-30SP005-B (標準)
UPSS-30SP020-B (20分)
UPSS-30SP040-B (40分)
UPSS-60SP005-B (標準)
UPSS-60SP020-B (20分)
UPSS-60SP040-B (40分)
外形寸法
(幅×高さ×
奥行)mm
標準タイプ 422×43.5×385 422×43.5×510 422×43.5×510 434×85×635 434×128×697
増設タイプ - (030)422×87×510
(060)422×130.5×510
(090)422×174×510
(018)422×87×510
(037)422×130.5×510
434×170×635  (20分)
434×255×635  (40分)
434×256×697 (20分)
434×384×697 (40分)
ユニット(筐体)数
(ラックレール必要本数)
1 (007):1
(030):2
(060):3
(090):4
(005):1
(018):2
(037):3
(005):1
(020):2
(040):3
標準タイプ質量 約11㎏ 約16㎏ 約16㎏ 約36㎏ 約36.5㎏ 約60㎏
増設タイプ質量 - (030) 約38㎏
(060) 約60㎏
(090) 約82㎏
(018) 約38㎏
(037) 約60㎏
(020) 約82㎏
(040) 約128㎏
(020) 約82.5㎏
(040) 約128.5㎏
(020) 約152㎏

(040) 約244㎏

発生熱量
263kJ/h以下 450kJ/h以下 550kJ/h以下 1000kJ/h以下 800kJ/h以下 1650kJ/h以下
入力漏洩電流
約1mA以下 約2mA以下
使用条件 注8 動作温度:0~40℃、保存温度:-15~40℃、湿度10~90%(結露しないこと)
外部インターフェイス
(N3)タイプ「Advanced NW ボードII」付 (S)タイプ「RS232C/SIGNALボード」 付 注9
ホットスワップメンテナンス バッテリのみ バッテリ、インバータ
ラックレール 標準添付 別売 UPSS-RM023 注10




高・低温対応タイプ SuperPro Fシリーズ・仕様

項目 標準仕様

標準タイプ型名

UPSS-075SPF006

UPSS-15SPF006
RS232C/SIGNALボード付タイプ型名
UPSS-075SPF006S

UPSS-15SPF006S
Advanced NW ボードII付タイプ型名
UPSS-075SPF006N3

UPSS-15SPF006N3
出力容量 (皮相電力/有効電力) 750VA/500W 1500VA/1050W 注1
方式 運転方式 エコモード搭載、常時インバータ給電、正弦波出力
入力整流方式 高力率コンバータ
冷却方式 自然空冷(待機時、エコモード運転時)、強制空冷(インバータ運転時、内部温度上昇時)
交流入力 相数・線数、周波数 単相2線アース付、35~75Hz 、1Hz /sec.以下 注2
定格電圧(VAC) 注11 100 110 115 120 100 110 115 120
プラグ形状 2極平行アース付きプラグ(NEMA5-15P)
電圧範囲
(定格電圧に対し)
起動時 -15%~146VAC
通常時 -22%(100%負荷時)~146VAC
定格電流 注6 5.8A 5.3A 5.0A 4.8A 12.0A 10.9A 10.4A 10.0A
最大電流 注12 7.6A 6.9A 6.6A 6.4A 18.7A 17.0A 16.3A 15.6A
効率 95%以上(エコモード時)、87%以上(インバータ運転時) 95%以上(エコモード時)、90%以上(インバータ運転時)
交流出力 相数・線数、波形、電圧精度 単相2線アース付、100V ±2%以内(0~100%抵抗およびノンリニア負荷)
コネクタ形状 抜け防止コンセント(2PEロック付)×4個
周波数精度 50/60 ±0.5%以内(クリスタル同期時)
電圧波形歪率 3%以下(0~100%抵抗負荷)、
6%以下(0~100%ノンリニア負荷時)
3%以下(0~100%抵抗負荷)、
6.2%以下(0~100%ノンリニア負荷時)
定格負荷力率 0.67 0.7
過渡電圧変動・静定時間 注5 6%rms以下
過負荷耐量・過電流対策 110%(1分、インバータ運転時)、800%(2サイクル、バイパス時)
ノイズ規格、安全規格、環境対応
VCCI Class A、RoHS指令適合
運転騒音 (装置正面1m、A特性) 58dB
バッテリ

種類 超長寿命(8年) 注6 小型シール鉛畜電池
停電保持時間 (標準タイプ) 6分以上 (500W負荷時、満充電、初期値、周囲温度20℃) 6分以上 (800W負荷時、満充電、初期値、周囲温度20℃)
交換用バッテリ型名 UPSS-07SPF006-B UPSS-15SPF006-B
外形寸法 (幅×高さ×奥行)mm、U数 434×84×383 2U 434×84×433 2U
ユニット(筐体)数 (ラックレール必要本数) 1
質量 約15㎏ 約17㎏
発生熱量
290kJ/h以下 490kJ/h以下
入力漏洩電流
約1mA以下
使用条件 注8 温度:-10~55℃、湿度10~90%(結露しないこと)
外部インターフェイス
(N3)タイプ「Advanced NW ボードII」付 (S)タイプ「RS232C/SIGNALボード」 付 注9
ホットスワップメンテナンス バッテリのみ
ラックレール 別売 UPSS-RM023 注10



高・低温対応タイプ UPSS-SPF UPSS-SPFイメージ


バッテリ寿命一覧表 ※参考値になります。バッテリ運転を頻繁に行うなどの場合は、寿命が短くなります

使用環境温度 SPF シリーズ(高・低温タイプ) SP シリーズ( 標準タイプ)
期待寿命 バッテリ交換時期 期待寿命 バッテリ交換時期
-10~0℃ 8年 7.5年 - -
0~25℃ 8年 7.5年 5年 4.5年
30℃     4年 3.5年
40℃ 5年 4.5年 2.5年 2年
50℃ 3年 2.5年 - -
55℃ 2年 1.5年 - -




注1:最大出力容量は、20A入力プラグ(NEMA5-20PもしくはNEMAL5-20P)を接続した場合です。
 15Aプラグ(標準装備の入力プラグNEMA5-15P)を接続した場合の最大出力容量は、1350VA/950Wまでとなりますのでご注意ください。
  20A入力プラグは受注対応となります。詳しくはお問い合わせください。
型番の末尾の(N3)はAdvanced NW ボードII付き、(S)はRS232C/SIGNALボード付き。
注2:接地されている場合、入・出力の接地相をUPSの指定に合わせてください。
注3:端子台入出力タイプでのご提供、または入力プラグ・出力コネクタを取付・変更可能です。詳しくは当社にご相談ください。
注4:入力プラグにより、電圧の制限を受ける場合があります。
注5:入力電圧急変時、抵抗負荷急変時。
注6:定格入力、定格負荷、バッテリトリクル充電1mA時。
注7:バックアップ時間の条件は、標準タイプと同様です。
   バックアップ時間は負荷機器の容量によって異なります。[詳細はこちらをクリック]バックアップ時間一覧表
注8:ほこりなどが溜りますと、損傷などの原因となりますので、ご注意ください。
注9:(S)タイプは、D-Sub9ピンメス×2(シリアル・接点各1)   (N3)タイプはRJ45(10/100Base)×1、USB×1
注10:UPSS-RM023 は標準タイプには1式、020タイプには2式、040タイプには3式必要です。
注11:入出力電圧は、出荷時に設定しますので指定ください。入力と出力は同じ電圧に設定されます。
注12:入力保護は入力ブレーカで行います。
注13:接続機器の起動時の突入電流はピーク電流以下にしてください。入力保護用プロテクタが作動する場合があります。
   (特に接続機器に使われている電源が力率改善されている場合)

この商品に関するお問い合わせはお問い合わせフォーム、または 03-5833-4061 までどうぞ。

関連リンク:カタログ・外形図・マニュアル:ダウンロード 関連資料:バックアップ時間一覧表  対応ソフト:FeliSafePro・FeliSafe  Advanced NW ボードII  外付オプション:ラックオプション ラックトランス ラック分電盤 UPSS-RDBoxシリーズ 近似製品:035HS UPSS-SSシリーズ

トップページソリューション製品紹介サービス一覧ダウンロード会社案内サポート・FAQお問い合せ旧機種アーカイブサイトマップ
Copyright © 2002-2011 UPS Solutions, All rights reserved.
