製品紹介/UPS本体/Emerson Liebert GXTシリーズ
トップページ > 製品紹介 > UPS本体 > Emerson Liebert GXTシリーズ


Emerson Liebert GXTシリーズ

本製品は販売終了しました。
後継機種のGXT3シリーズのカタログを
下記からダウンロードいただけます。

後継機種:GXT3シリーズカタログ

Emerson Liebert GXT3カタログ

(1020KB)


ITインフラの電源品質向上に、高い信頼性を誇るオンラインUPS
Emerson Liebert GXT シリーズ


常時インバータ給電方式(オンライン方式)は入力電源変動の影響を受けず、
停電時も無瞬断で、常に正弦波を出力。安定した電力を供給供します。
しかしながら他方式と比較すると部品点数が多く一般的に高額な製品となっていました。

Emerson Liebert GXT は常時インバータ方式を採用しながら、
ラインインタラクティブ方式並みの価格設定を実現しました。

常時インバータ給電方式の高い信頼性とコストの両方をお望みのお客様には、
エマソンUPS・GXTシリーズをお奨めします。


この商品に関するお問い合わせ・お見積依頼は
お問い合わせフォーム、または 03-5833-4061 までどうぞ。

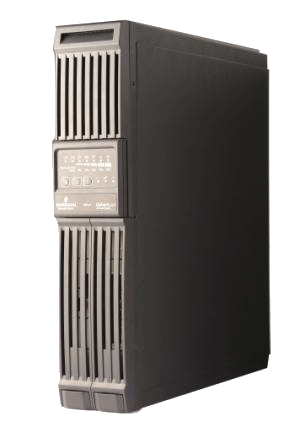

Emerson Liebert GXT・縦置き

  カタログダウンロード   (4241KB)
Emerson Liebert GXT・ラックマウント



■特長



●小型・省スペース・タワー型モデル/ラック型モデル

高周波数トランスレス技術にて軽量化を実現。

1/1.5/2/3kVAまで、すべて2Uの省スペース。
3000VAモデルでわずか30kg程度。メンテナンス性が大きく向上。

Emerson GXTシリーズ

●オンライン方式(常時インバーター給電方式)

入力電源変動の影響を受けず、停電時も無瞬断で、
常に正弦波を出力。安定した電力を供給供します。



●オプションの追加でバックアップ時間延長が可能

増設バッテリキャビネットを6式追加可能。

クリティカルな機器の長時間バックアップが可能です。

エマソン 増設バッテリキャビネット

●プログラマブルコンセントは全モデルに標準装備

ストレージ機器とサーバとの起動時間差や、バックアップ運転中の機器への給電は
プライオリティにより時間差をつけることができます。
全モデルに標準で装備しているので、
別途、プログラマブルなPDUの購入は不要です。

プログラマブルコンセントは全モデルに標準装備

●仮想化OS Microsoft Hyper-Vに標準対応

『Liebert GXT-UPS』にバンドルされるUPS管理ソフトウェア
DeskPro-Link』及び『Client Mate』は
仮想化OS Microsoft Hyper-Vの標準対応となりました。
お客様にとって追加費用の負担がなく仮想化OSを利用頂ける環境を支援します。

Hyper-Vに標準対応

●ホットスワップ

システムを停止することなく、安全で手軽にバッテリ交換を行えます。

バッテリはホットスワップ対応

UPS管理ソフトウェアは無償提供(製品バンドル)

UPSの管理ソフトウェアはGXTシリーズの全てのモデルにバンドル。
またネットワークシャットダウンソフトはオプションのWebカードにバンドル。
バックアップするサーバが増えてもソフト購入によるコストは発生しません。
(Windowsのみ)

エマソンGXTシリーズ管理ソフトフェア

●優れたエネルギー効率
アクティブ力率補正(PFC)制御機能がUPSの入力力率(PF)を常時、>0.99に維持し、
優れたエネルギー効率を提供します。


●電磁環境適合性

EMCに関する厳格な各種国際規格(FCC/VCCI Class A)に適合。



■製品ラインナップ



 ■Liebert GXT タワー型(縦置きスタンド付)   ■Liebert GXTラック型(レールキット付)
GXT1000RT 1KVA GXT1000RT-RM 1KVA
GXT1500RT 1.5KVA GXT1500RT-RM 1.5KVA
GXT2000RT 2KVA GXT2000RT-RM 2KVA
GXT3000RT 3KVA GXT3000RT-RM 3KVA

■追加バッテリキャビネット ■アクセサリ
GXT36VBATT-J 1/1.5KVAタワー型用 SUGXTRK-J レール・キット for Liebert GXT-J
GXT72VBATT-J 2/3KVAタワー型用 GXT-WEBCARD-J WEB/SNMP Management カード for Liebert GXT-J
GXT36VBATT-J-RM 1/1.5KVAラック型用 GXT-R2E RS-232ポート追加カード for Liebert GXT-J
GXT72VBATT-J-RM 2/3KVAラック型用 GXT-USE USBポート追加カード for Liebert GXT-J
    GXT-DCE リレー・カード for Liebert GXT-J
■交換用バッテリ GXT-DCE-AS AS/400用シリアルカード
GXTBP1-J 1/1.5KVA用 MTBS1500-J  メンテナンスバイパス・スイッチ for GXT1000/1500VA
GXTBP2-J 2/3KVA用 MTBS2000-J メンテナンスバイパス・スイッチ for GXT 2000VA
    MTBS3000-JVTJ メンテナンスバイパス・スイッチ for GXT 3000VA







■製品仕様


製品仕様(入力)

入力
製品モデル  (タワー型) GXT1000RT GXT1500RT GXT2000RT GXT3000RT
 (ラック型) GXT1000RT-RM GXT1500RT-RM GXT2000RT-RM GXT3000RT-RM
入力電圧範囲 80~144Vac
周波数 50/60Hz 自動選定
相線数 単相2線 + 接地
入力力率 >0.99(100%定格線形負荷時)



製品仕様(出力)

出力
製品モデル  (タワー型) GXT1000RT GXT1500RT GXT2000RT GXT3000RT
 (ラック型) GXT1000RT-RM GXT1500RT-RM GXT2000RT-RM GXT3000RT-RM
出力電圧 100Vac (110/115/120/127へ設定変更可)
電圧変動 ≦ ± 2%以内  (ローバッテリまで)
容量(VA/W) 1000/700 1500/1050 2000/1400 3000/2100
力率 0.7
出力波形 正弦波
周波数 [同期範囲] 1Hz or 3Hz (ソフトウェアにより設定)
周波数 (バッテリモード) ±0.1%(0.05~0.06Hz)ただしラインに同期の場合を除く
切り替え時間 0ms(無瞬断)
波高率(クレストファクター) 3:1



製品仕様(バッテリ)

交換用バッテリ
製品モデル  (タワー型) GXT1000RT GXT1500RT GXT2000RT GXT3000RT
 (ラック型) GXT1000RT-RM GXT1500RT-RM GXT2000RT-RM GXT3000RT-RM
バッテリタイプ 密閉型鉛蓄電池(液漏れなし、メンテナンス・フリー)
バッテリ容量 12V/7.2Ah 12V/9Ah 12V/7.2Ah 12V/9Ah
バッテリ数 3 3 6 6
バックアップ時間(全負荷) >8分 >6分 >8分 >6分
再充電時間 4時間で90%
ホットスワップ・バッテリ 有り
期待寿命 約3年(20℃環境)
交換用バッテリ型番 GXTBP1-J GXTBP2-J
外形寸法
(高さ×幅×奥行き)mm
69.5 x 153.0 x 311.7 69.5 x 103.7 x 466.0
梱包寸法
(高さ×幅×奥行き)mm
107.0 x 174.0 x 334.0 107.0 x 226.0 x 489.0
正味重量(kg) 7.6 15.4
梱包重量(kg) 8.0 16.0



製品仕様(外観他)

製品モデル  (タワー型) GXT1000RT GXT1500RT GXT2000RT GXT3000RT
 (ラック型) GXT1000RT-RM GXT1500RT-RM GXT2000RT-RM GXT3000RT-RM
寸法

( 高さ x 幅 x 奥行き ) mm

88x440x412 88x440x412 88x440x657 88x440x657
ラックサイズ 2U
入力プラグ NEMA 5-15P 5-20P L5-30P
出力コネクタ NEMA 5-15R x 6 5-15R x 2
5-20R
(5-15R共用
コンセント)×2
5-15R x 4
L5-30R x 1
重量 (Kg) 15.7 17.1 27.9 31.2
入力力率 >0.99(100%定格線形負荷時)
適応規格 UL1778, VCCI Class A
RoHS指令 準拠(バッテリを除く)


バックアップ時間

負荷容量 GXT1000RT GXT1500RT GXT2000RT GXT3000RT
GXT1000RT-RM GXT1500RT-RM GXT2000RT-RM GXT3000RT-RM
UPS 増設
バッテリ
+1
UPS 増設
バッテリ
+1
UPS 増設
バッテリ
+1
UPS 増設
バッテリ
+1
200VA/140W 55 330 65 360 100 273 120 420
400VA/280W 28 200 38 225 60 245 75 275
600VA/420W 15 140 23 160 38 180 50 205
800VA/560W 10 110 16 125 24 145 35 165
1000VA/700W 8 90 12 100 19 120 24 135
1200VA/840W - - 9 90 15 100 18 115
1400VA/980W - - 7 80 13 85 16 95
1500VA/1050W - - 6 75 12 78 15 88
1600VA/1120W - - - - 11 70 14 80
1800VA/1260W - - - - 9 60 12 70
2000VA/1400W - - - - 8 50 11 60
2500VA/1750W - - - - - - 8 52
3000VA/2100W - - - - - - 6 45
 ※このバックアップ時間データはあくまで参考値であり、充電状態や周囲温度、使用年数等により異なります。

 EMERSON UPS管理ソフトウェア







メイン画面






DESKPRO-LINK


CLIENTMATE

製品名 DESKPRO-LINK CLIENTMATE


特徴

・日本語表示

・UPS運転状態をグラフィカル表示

 ・Emailでイベントを通知

・英語表示

・複数のサーバシャットダウンが可能

・SNMP TRAPと電子メールでイベント通知

・WEBカードからの遠隔操作

対応OS Windows 2000,

Windows XP,

Windows Vista,

Windows 7,

Windows Server 2003 ,

Windows Server 2008 ,

Windows 2000,

Windows XP,

Windows Vista,

Windows 7,

Windows Server 2003 ,

Windows Server 2008

UPSとの接続方法 専用通信ケーブル

RS232C , USB

ネットワーク通信(TCP/IP)
必須製品 --- Web/SNMP Management Card
提供方法・提供媒体 UPS GXTシリーズに
CDROMでバンドル
Web/SNMP Management Cardに
CDROMでバンドル


この商品に関するお問い合わせはお問い合わせフォーム、または 03-5833-4061 までどうぞ。
