製品紹介/UPS本体/UPSS-X2シリーズ
トップページ > 製品紹介 > UPS本体 > UPSS-X2シリーズ


関連リンク:カタログ・外形図・マニュアル:ダウンロード 関連資料:冗長機能 対応ソフト:LAN I/F カード SANUPS SOFTWARE 外付オプション:ラックオプション ラックトランス ラック分電盤 UPSS-RDBoxシリーズ 関連製品:UPSS-A2 UPSS-A3

  高信頼・高効率の常時インバータ給電方式無停電電源装置
UPSS-X2(S2L2) シリーズ

X2(S2L2)Series高効率&高信頼
容量の拡張
省スペース
高力率の装置に給電できる性能
保守が容易
動作状況を確認しやすいLCD表示パネル

  カタログダウンロード   (2767KB)




5kVA~20kVAまで19インチラックに収納可能

4500W/3Uの高効率
効率93%20kVAクラスまでラックマウント可能。
限られたスペースを有効利用できます。
5kVA:3U、10kVA:10U、15kVA:13U、20kVA:16U。
5kVAタイプは4500Wで3Uサイズです。
キャスター付(ロック・固定可)の据置タイプもラインナップしています。
※各容量には、バックアップ時間の長い4Uタイプもあります。

高信頼給電・超長寿命部品採用で抜群の信頼性


高信頼給電常時インバータ給電方式により、停電時のバックアップのほか、常に安定した電圧・周波数を負荷装置へ供給出来ます。
また、バッテリは長寿命タイプ(5年)を標準搭載。
ファン・電解コンデンサは10年以上の寿命を持つ部品を採用し、メンテナンスにかかるランニングコスト・ダウンタイムを大幅に削減しました。
X2シリーズは並列冗長運転が可能なため、インバータ運転の信頼性が更に向上します。
メンテナンス中の停電にも対応できます。またユニット増設で容量の拡張ができ、大変経済的です。

※バッテリ寿命は周辺温度25℃環境下での目安数値であり、保証値ではありません。
※バッテリ動作テストの周期は、1ヶ月・3ヶ月・6ヶ月から選択できます。
出荷時は6ヶ月に設定されています。

ソフト不要のシャットダウン・独自OSなど各種機器に対応


LAN I/FカードオプションのLAN I/Fカードを使用することにより、停電時複数台のサーバーに自動でtelnet/SSH2でログインし、任意のコマンドを送ることができます。
これにより、管理ソフトウェア不要で自動シャットダウンが可能です。
ソフトのインストール出来ない独自OS機器・アプライアンスサーバー等の管理にも活用できます。

※LAN I/Fカードから直接シャットダウンするには、telnet・SSH2もしくはシリアルログインできる条件となります。
※Windows系OSには、ソフトを併用してシャットダウンを行なうことも可能です。 ※SSH2は8台、シリアルログインは1台までの対応となります。
(別売のUPSS-SDB01との併用で、管理台数を増やせます。)

SANUPS SOFTWARE


SANUPS SOFTWAREWindows系OSには、LAN I/Fカードとソフトウェアの併用でシャットダウンを行ないます。
商用電源の異常時に自動的にシステムをシャットダウンし、UPSを停止します。
UPS1台に対して複数台のコンピュータと接続の場合でもスムーズな電源管理ができます。
柔軟な給電管理で、復電時にUPSを自動起動する設定の場合、あらかじめ指定されたバッテリ給電率に達成するまで自動起動しないように設定できます。また重故障、過負荷発生時に自動シャットダウンできます。
E-Mailでの監視、WEBブラウザやtelnetからメンテナンスができます。
バッテリ交換時期、重故障のアラームをE-Mailなどで通知でき、確実なアクションを促します。バッテリテストの結果をE-Mailなどで通知もできます。
Wake On LAN、SNMP、DHCP、DNS各プロトコルに対応しています。
UPSとの接続インタフェースを柔軟に設定可能です。(シリアル、接点、LAN)

LAN I/Fカードによる管理例


●クラスタリングシステムに適用できます。
●遠隔からのON/OFF制御ができます。
●ソフト不要でシャットダウン可能なので、独自OSサーバアプライアンスサーバにも対応できます。
●PC/サーバの電源管理ソフトに依存せずに、UPS単体の遠隔操作スケジュール運転が可能です。
●メール・SNMPトラップで停電等のイベントを通知できます。
LAN I/Fカードによる管理例
LAN I/Fカードからtelnet・SSH2・ソフト併用・シリアルコンソールログイン、合計で50台までPC・サーバーを管理できます。



その他の特長

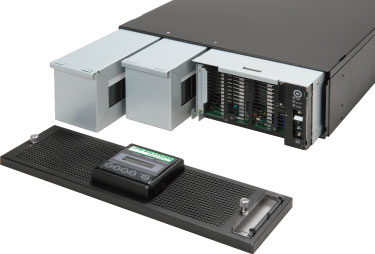

保守が容易
前面からバッテリやインバータを取り外して、保守作業ができます。
※インバータ給電中にバッテリ交換ができます。
保守が容易保守バイパス回路を内蔵しているため、給電をしながら保守作業ができます。


前面からのホットスワップ保守


動作状況を確認しやすい
LCD表示パネル

バックライト付きのLCDパネルで、簡単に動作状況の確認ができ、操作も簡単です。
動作状況を確認しやすい LCD表示パネル


オンサイト保守
サービス対応

オプションとしてオンサイト保守契約(UPSS-O)サービスをご用意。 (有償保守加入限度:ご購入後10年間) 平日9:00~18:00および24時間365日電話対応の2パターンの年間契約にご加入頂けます。

各部の名称


各部の名称



長時間対応など充実のラインナップ

据置型・長時間タイプ(ラックマウント:容量により15~45分まで、据置:180分まで)・100/200V対応など、
ニーズに合わせて多様なバリエーションを揃えております。
※バックアップ時間は負荷率により異なります。詳しくは弊社営業担当までご相談ください。
※超長寿命(約10年)バッテリのタイプもございます。

UPSS-X2 シリーズ・サイズ一覧表

容量
(VA / W)
型名 停電保持時間
(定格、25℃、
初期値)
注1
サイズ(W×H×D)
フット及び
キャスタを除く
質量
(kg)
合計
(kg)
U数
5kVA
UPSS-50X2-008RM
8分 480×174.5×730(㎜)
80
80 4U
UPSS-50X2-015RM
15分 480×260×780(㎜)
61+49
110 6U
UPSS-50X2-025RM
25分 480×260×780(㎜)
61+84
145 6U
UPSS-50X2-035RM
35分 480×390×780(㎜)
61+(84+49)
194 9U
UPSS-50X2-045RM
45分 480×390×780(㎜)
61+(84*2)
229 9U
10kVA
UPSS-100X2-008RM
8分 480×(174.5*2+176)×780(㎜)
(80*2)+33
193 12U
UPSS-100X2-015RM
15分 480×(130*3+176)×780(㎜)
(61*2)+33+84
239 13U
UPSS-100X2-025RM
25分 480×(130*4+176)×780(㎜)
(61*2)+33+(84*2)
323 16U
UPSS-100X2-035RM
35分 480×(130*6+176)×780(㎜)
(61*2)+33+(84*2+49*2) 421 22U
15kVA
UPSS-150X2-008RM
8分 480×(174.5*3+176)×780(㎜)
(80*3)+33
273 16U
UPSS-150X2-015RM
15分 480×(130*5+176)×780(㎜)
(61*3)+33+84+49
349 19U
UPSS-150X2-025RM
25分 480×(130*6+176)×780(㎜)
(61*3)+33+(84*3)
468 22U
20kVA UPSS-200X2-008RM
8分 480×(174.5*4+176)×780(㎜)
(80*4)+33
353 20U
UPSS-200X2-015RM 15分 480×(130*6+176)×780(㎜) (61*4)+33+(84*2) 445 22U
※各容量の自立タイプは、キャスター付きで100mm高くなります。
※5kVAは入力が端子台タイプとコネクタタイプがあります。 ※10kVA以上は、端子台のみになります。
注1:定格負荷バックアップ時定格、25℃、初期値の数値です。バックアップ時間は負荷率によって異なります。

UPSS-X2(S2L2) シリーズ・仕様

項目 単位 標準仕様







型名
注1
X2シリーズRM・
標準タイプ

UPSS-50X2-005RMT-NB6/5

UPSS-100X2-005RM-NB6/5

UPSS-150X2-005RM-NB6/5

UPSS-200X2-005RM-NB6/5
X2シリーズRM・
コネクタタイプ
UPSS-50X2-005RMC-NB6/5
S2L2シリーズRM・
標準タイプ
UPSS-50S2L2-E2RM
UPSS-100S2L2-E2RM
UPSS-150S2L2-E2RM
UPSS-200S2L2-E2RM
サイズ サイズ(W×H×D)、U数 注2 mm 480×130×730、3U
480×(130*2+176)×780、10U
480×(130*3+176)×780、13U
480×(130*4+176)×780、16U
質量
kg 61 155
216
277






型名 X2シリーズ・
標準タイプ
UPSS-50X2-005T-NB6/5 UPSS-100X2-005-NB6/5
UPSS-150X2-005-NB6/5
UPSS-200X2-005-NB6/5
X2シリーズ・
コネクタタイプ
UPSS-50X2-005C-NB6/5

S2L2シリーズ・
標準タイプ
UPSS-50S2L2-E2
UPSS-100S2L2-E2 UPSS-150S2L2-E2
UPSS-200S2L2-E2
サイズ サイズ(W×H×D)
注2
mm 130×435×753 注3
435×539.2×803
435×670.8×803
435×802.4×803
質量 kg 61 162
223
284
出力容量
(皮相電力/有効電力)
kVA/kW 5/4.5
10/9
15/13.5
20/18
並列冗長運転可能な最大出力容量 kVA/kW 5/4.5 10/9 15/13.5
方式 運転方式 商用同期形常時インバータ給電(インバータ方式:高周波PWM方式)
入力整流方式 高力率コンバータ
冷却方式 強制空冷
交流入力 相数・線数、
電圧範囲 注4
単相2線200V、208V、220V、230V、240V(設定で変更可能、出荷時200V)-40%~+15%
プラグ形状 注5 NEMA L6-30P M8端子台
周波数 Hz 50/60(自動判定、固定を選択可能 出力時:自動判定)自動判定:±8%、固定設定時:40Hz~120Hz
最大容量(バッテリ回復充電時) kVA 5.5 11 16.5 22
力率 0.95以上(入力電圧定格、入力電圧歪率が1%以下の場合)
交流出力 相数・線数、
電圧精度
単相2線200V、208V、220V、230V、240V(出荷時200V)±2%以内
コネクタ形状(X2) M6端子台、NEMA L6-30R×1、IEC-C13×2
M8端子台、NEMA L6-30R×4ヶ
コネクタ形状(X2C)
 注5
NEMA L6-30R×2、
NEMA L6-20R×2

コネクタ形状(S2L2) 注5 M6端子台、NEMA L6-30R×3、IEC-C13×2 M8端子台、NEMA L6-30R×4ヶ
周波数精度 注6 50/60Hz±1、3、5%以内(自動判定設定時、設定可能 出荷時±3%)(内部発信器時±0.5%以内)
電圧波形歪率 % 3以下(線形負荷)、8以下(整流器負荷)ともに定格運転時
定格負荷力率 0.9(線形負荷変動範囲:0.7(遅れ)~1.0)
過渡電圧変動 % ±5以内(0←→100負荷急変時、出力切替時、停電←→復電時、入力電圧±10急変時)
過負荷耐量 % インバータ:110(1分間)118(瞬時)、バイパス:200(30秒間)800(2サイクル)
過電流対策 注7 110%以上でバイパス回路へ無瞬断自動切替、オートリターン機能付
運転騒音(装置正面1m、A特性) dB 45以下 50以下
バッテリー
種類 長寿命シール型鉛バッテリ
停電保持時間 5分(25℃、負荷力率0.8、初期値)
発生熱量
W 339以下 730以下 1100以下 1500以下
入力漏洩電流
mA 4以下 15以下 20以下 25以下
仕様条件 周囲温度:0~40℃、相対湿度:20~90%(結露しないこと)
安全規格 VCCIクラスA準拠(取得予定)

注1:型名に「NB6」の付いたタイプおよびS2L2シリーズはネットワークカード標準添付です。
注2:バッテリ増設時・異電圧対応時はサイズ・重量が異なります。詳しくは当社にお問い合わせください。
注3:5kVA据置型に縦置き金具を付けた場合のサイズは、190(W)×443(H)×753(D)mmになります。
注4:負荷率により交流入力の許容電圧範囲が変わります。負荷率70%以下の場合:-40%~+15% 70%を超える場合(X2、S2L2):-20%~+15%、(X2C):-10%~+15%。
注5:端子台入出力タイプでのご提供、また入力プラグ・出力コネクタを取付・変更可能です。詳しくは当社にご相談ください。
注6:周波数固定設定時は、入力周波数に関わらず出力周波数は50Hzもしくは60Hz固定です。
注7:バイパス回路との同期切替条件は、周波数設定が自動で、入力周波数が同期追従範囲内および入力電圧が定格値の変動範囲内とします。
   起動時はインバータより出力供給します。(インバータ始動タイプ)


この商品に関するお問い合わせはお問い合わせフォーム、または 03-5833-4061 までどうぞ。
