製品紹介/UPS本体/DL9321/9351シリーズ
トップページ > 製品紹介 > UPS本体 > DL9321/9351シリーズ


関連リンク:カタログ:ダウンロード 対応ソフト:Power-SOL 外付オプション:ラックトランス ラック分電盤 関連製品:PB-20 発電機・発電車

  中容量・多機能・高信頼
DL9321シリーズ DL9351シリーズ DL9360シリーズ

DL9320/9350シリーズDL9320・9350・9360シリーズ は、省スペース・小型化を
追求したミドルレンジUPSです。10〜1000kVAをラインナップしています。
従来機種に比べ、体積で59%、設置面積で46%のサイズダウンに成功。
搬入・設置等の作業が容易です。

無償保証1年間正弦波出力全機種三相3線200V対応バッテリ増設可能(30、60分)全機種保守バイパス標準搭載キャスター付き(DL9320のみ)全機種液晶ディスプレイ表示

  カタログダウンロード   DL9320・DL9350
DL9321・DL9351
(1499KB)
  DL9360
(888KB)

DL9320シリーズ・DL9350シリーズ・DL9360シリーズは、多様な入出力形態・バックアップ時間に対応するとともに、シャットダウンソフトウェア・オプションによりネットワーク管理も可能。
高機能・高信頼・高操作性を実現しました。
並列冗長運転構成・超長寿命バッテリの搭載が可能なため、
より高信頼でメンテナンス性に優れた構成を組むことができます。
このような機器のバックアップにオススメ

大型サーバ・WS、ネットワーク機器、ラックルーム、FA、部屋全体、空調設備、その他

ラインナップ
9320シリーズ 10、15、20、30kVA
9350シリーズ 30、40、50、75、100kVA
9321シリーズ 15、20kVA ※単相出力タイプ
9351シリーズ 30、40kVA ※単相出力タイプ
9360シリーズ 100、150、200、250、300、400、500、750、1000kVA

特 長

省スペース・小型化を実現

搬入・設置が容易(DL9320)

基本仕様の場合、火災予防条例による所轄消防署への面倒な届出が不要です。
キャスタ付きで搬入・設置が容易です。

高効率・高信頼性

IGBTによる高力率コンバータで交流入力力率をほぼ1.0にすると同時に、高調波を抑制します。
またウォークイン機能の搭載により、突入電流による入力電源へのショックを低減します。

無償保証期間1年間

1年間オンサイト無償保証(バッテリ除く、センドバック保守)
24時間対応の有償オンサイト保守サービスもございます。

保守サービス性に配慮

保守バイパス回路を内蔵、電源供給をストップさせずにメンテナンスできます。
電池交換はトレー式のため簡単です。また、定期保守におけるアクセス面は前面・上面に
集中した設計のため、設置スペースをとりません。

多様な入出力電圧に対応

オプションの分電盤により、様々な入力・出力形態に対応できます。

2系統受電対応

DL9320 はオプション、DL9350は標準で2系統から受電できます。

並列冗長運転対応(ホットスタンバイ方式、リダンダントシステム並列冗長運転方式)

2台、3台、4台…のUPSを並列して運転させることにより、保守性・信頼性・拡張性を大幅に向上させた
運用が可能となります。システム給電信頼度(MTBF)は100万時間以上です。

ホットスタンバイ方式
常用UPSのバイパス入力に予備UPSの出力(安定した電源)を接続することで、
保守点検・定期部品交換・故障時等にも予備UPSから安定した電源を供給し、バックアップ運転も
行うことができます。

リダンダントシステム並列冗長運転方式
1台のUPSが故障時、他号機UPS出力(安定した電源)で供給することが出来ます。
バックアップ運転も可能です。
すべてのUPSが故障したときは、バイパス電源に無瞬断で切換え、給電を継続します。
バイパス回路が各UPS個別になっており、共通部を最小化し、信頼性を向上しています。
拡張性・信頼性に優れたシステム構成です。

詳しくはカタログ9320/9350(1499KB)9360(888KB)をご参照下さい。

長寿命バッテリ・超長寿命バッテリ対応

標準で長寿命(5年)バッテリを、オプションでMSE(25℃環境で約7〜9年)
L-MSE(25℃環境で約13〜15年)という超長寿命バッテリにも対応可能です。
また、30分・60分の長時間バックアップにも対応しています。

ユーザーフレンドリーな操作パネルを装備

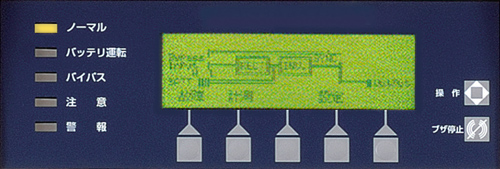

漢字表示の大型LCD採用。イベント・アラームなどの履歴表示が可能です。

各種OS対応シャットダウンソフトウェア・オプション

多機能UPS監視ソフトウェア Power-SOL UPSステーションに対応しています。
また別売のPower-SOL ドメインコントローラーにより、
複数のUPSを負荷機器とともに一括監視・制御できます。
またPower-SOL Agent Card(発売予定)を搭載すると、
ソフトをインストールしていないサーバもシャットダウン・制御することができます。

UPSS−基本サービス 付きです。

NEMA規格・IEC規格など各種コネクタ対応

各種出力コネクタを内蔵した分岐ボックスを取付可能です。
代表的なコネクタ一覧(160KB)

ラックタイプトランスラックタイプ分電盤 と組み合わせる事も出来ます。
詳しくはお問い合わせ下さい

UPSS−Oサービス対応

接続調整・ソフトインストール作業を承ります。お問い合わせ下さい

仕 様

シリーズ名 DL9320シリーズ(30kVAはカタログをご参照下さい) DL9350シリーズ(30/40/50kVAはカタログをご参照下さい)
型名 DL9320-103jL DL9320-153jL DL9320-203jL DL9350-753jL DL9350-104jL
【寸法・質量】
W×H×D mm 580×1262×760 1000×1850(+50)×750
質量 510kg 635kg 1000kg
保守スペース 装置前面 1,000mm以上 装置上部 500mm以上 装置前面 1,000mm以上 裏面・側面は密着可能
換気スペース 装置裏面 300mm以上 装置上面 500mm以上
搬入ルート 幅 850mm×高さ1,600以上、(横倒し厳禁) 幅 1,000mm×高さ2,100以上、(横倒し厳禁)
【方式】
出力容量 10kVA/8kW 15kVA/12kW 20kVA/16kW 75kVA/60kW 100kVA/80kW
入力力率 0.97以上 (定格負荷時)
給電方式 常時インバータ方式
冷却方式 強制空冷
停電←→復電切替時間 商用同期無瞬断
【交流入力】
入力相数・電圧・変動範囲

三相3線 200/210V ±10%以内

最大入力電流 11kVA 17kVA 22kVA 76kVA 103kVA
周波数・変動範囲

50 /60Hz ±3Hz

【交流出力】
定格相数・電圧・精度 三相3線 200/210V ±1.5%以内
電圧波形・歪率 正弦波・3%以下 (線形負荷)、5%以下 (整流器負荷)
周波数・変動範囲 50 /60Hz ±0.05Hz以内(自走発振時)
同期周波数範囲 ±0.5、±1(初期設定)、±2 Hz 以内
過負荷耐量 101〜110%:10分、111〜125%:1分、126〜150%〜:10秒
過度電圧変動・製定時間 ±5%以内、50ms 以下
負荷力率 0.8 (遅れ 0.7〜1.0)
【バッテリ】
種類 鉛蓄電池 公称電圧360V、浮動電圧410V
停電補償時間 10分(定格負荷、周囲温度25℃、初期値)
【その他】
外部出力信号 D-sub 9ピン シリアル通信コネクタ
拡張ボードスロット X-Slot1口 ホットスワップ可能
ソフトウェア PowerSOL UPSステーション対応
発生ノイズ VCCI クラスA 準拠
発生熱量(kJ/h) 5,020 7,020 9,360 27,590 36,790
騒音 約 55dB 約 70dB

●単相出力タイプ・DL9321・9351シリーズにつきましてはカタログ(1499KB)をご参照下さい。

●DL9360シリーズにつきましては
カタログ(888KB)をご参照下さい。

サイズ・質量は本体部(CVCF盤)のみの数値です。
DL9320はオプションで分電盤、追加バッテリ盤、DL9350は標準でバッテリ盤・入出力盤が付きます。

※バックアップ時間は負荷機器の容量によって異なります。

バッテリ盤データ・外形寸法

DL9350

品名 バッテリ
(単体容量×個数)
バッテリ容量
(Ah・セル)
換気量
(m3/min)
サイズ
(W×H×D、mm)
質量
(kg)
DL9320 12Ah×30 2,160 0.2
DL9320 12Ah×60 4,320 0.4
DL9350
-753jL
40Ah×30 14,400 1.32 800×1850(+50)
×750
1,520
DL9350
-104jL
40Ah×30 14,400 1.32 800×1850(+50)
×750
1,520


この商品に関するお問い合わせはお問い合わせフォーム、または 03-5833-4061 までどうぞ。
